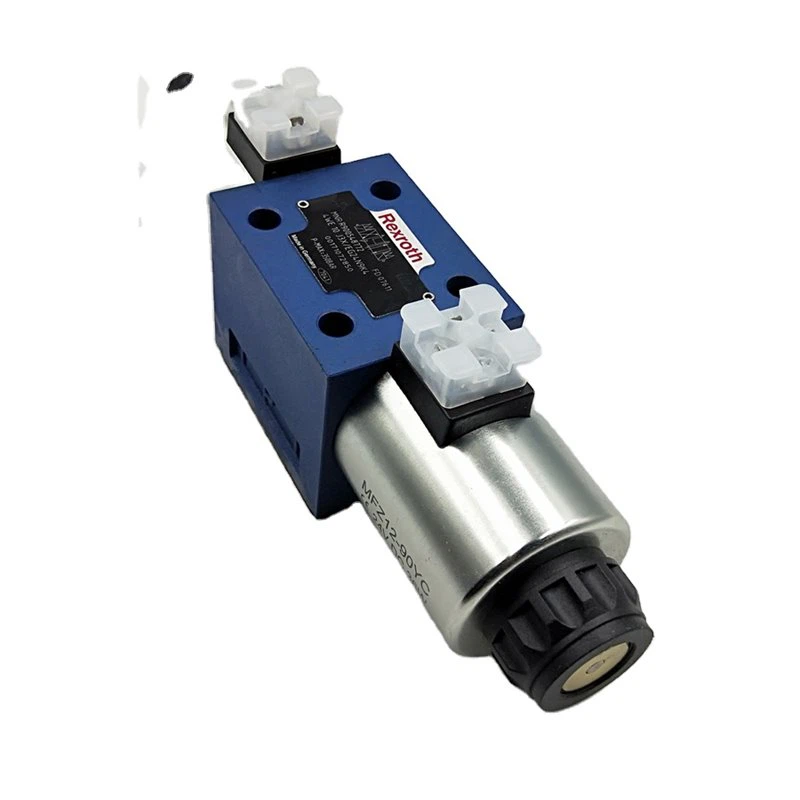

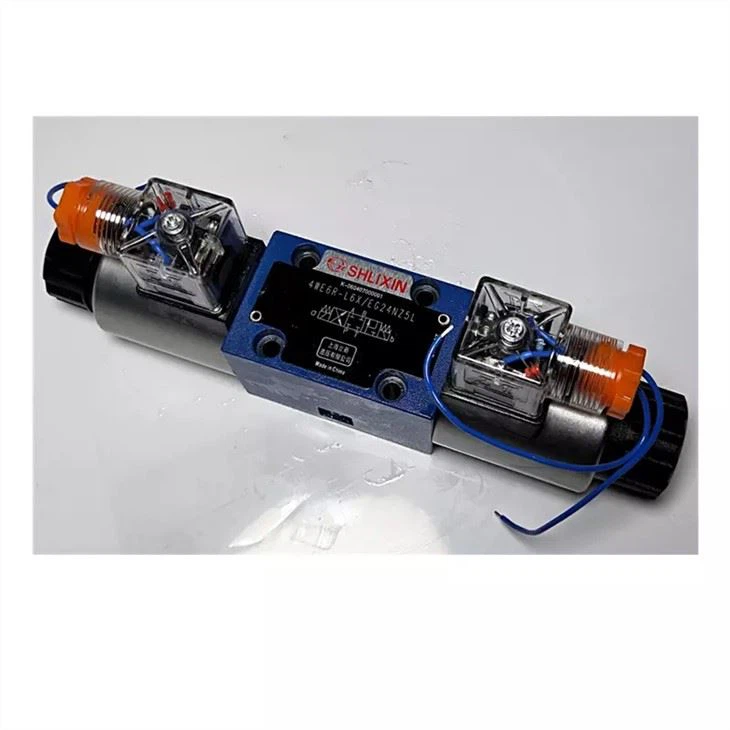

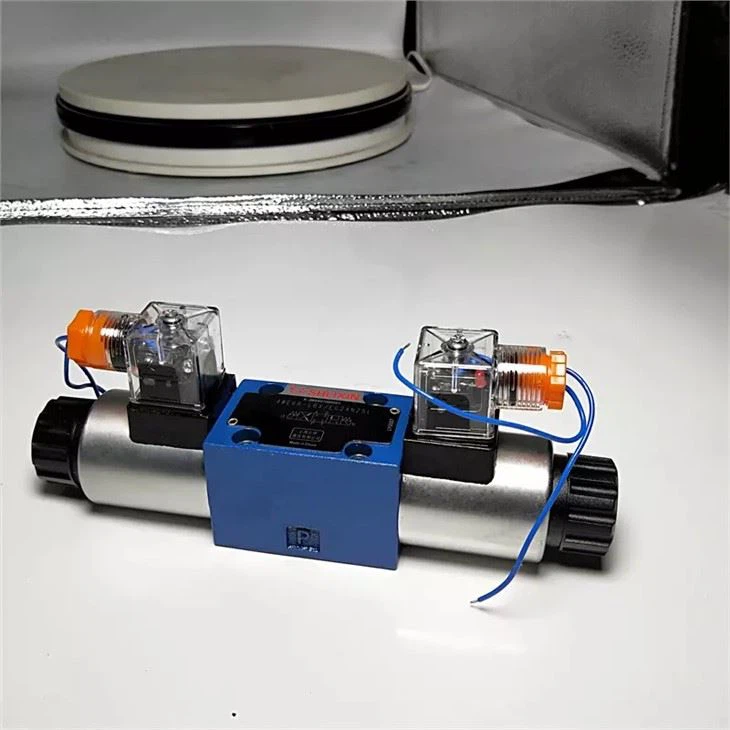

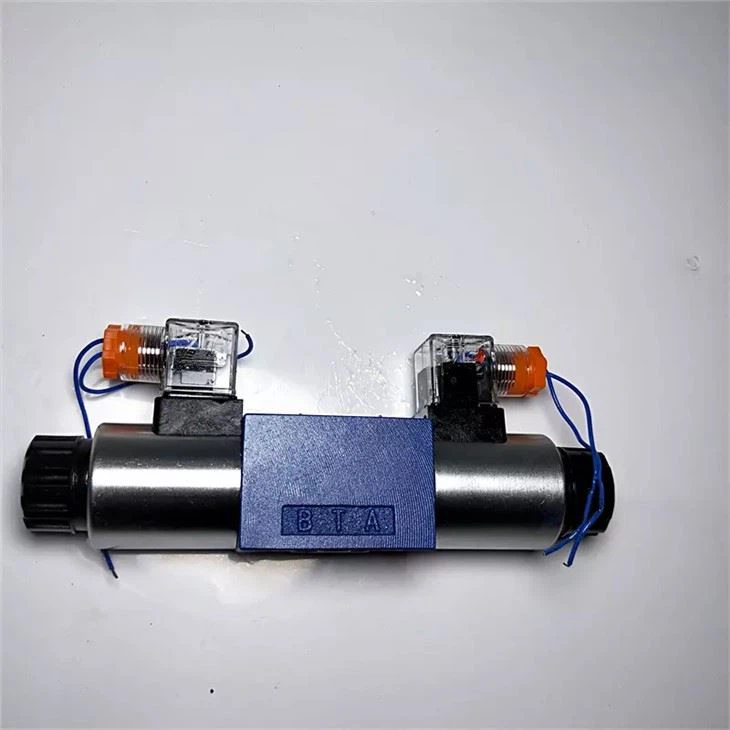

Rexroth 4WE6 Serie 4WE6A 4WE6B 4WE6C 4WE6D 4WE6E 4WE6F 4WE6J Válvula solenoide hidráulica 4WE6H 4WE6G 4WE6L 4WE6M 4WE6P 4WE6Q

Válvula direccional de corredera de accionamiento directo con accionamiento por solenoide en diseño de alto rendimiento– Patrón de conexiones según DIN 24340 forma A– Patrón de conexiones según ISO 4401-03-02-05 y NFPA T3.5.1 R2-2002 D03– Placas base ver hoja de datos RE 45052– Solenoide de voltaje de CC o CA de pasador húmedo con bobina desmontable– La bobina del solenoide se puede girar 90 grados – La bobina se puede cambiar sin tener que abrir la cámara hermética a la presión– Conexión eléctrica como conexión individual o central (para más conexiones eléctricas véase RS 08010)– Accionamiento auxiliar manual, opcional– Variante de conmutación suave, véase RS 23183– Interruptor de posición inductivo y sensor de proximidad (sin contacto), véase RS 24830– Documentación adicional:• "Información general sobre productos hidráulicos"RS 07008• "Instalación , puesta en marcha y mantenimiento de válvulas industriales" RS 07300

1) Para la conexión a la red de tensión CA, se debe utilizar un solenoide de tensión CC, que se controla a través de un rectificador (ver tabla a continuación). En el caso de conexión individual, se puede utilizar un conector de gran tamaño con rectificador integrado (pedido por separado). 2) Pasador de ubicación ISO 8752-3x8-St, material no. R900005694 (pedido por separado) Red de tensión de CA (tolerancia de tensión admisible ± 10 %) Tensión nominal del solenoide de CC cuando funciona con tensión de CA Código de pedido 110 V - 50/60 Hz 96 VG96 230 V {{11 }}/60 Hz 205 VG205 3) Conectores, pedido por separado, consulte la página 16 y RS 08006. 4) Solo versión "G24", consulte RS 08010 5) Conectores, pedido por separado, material no . R900005538
