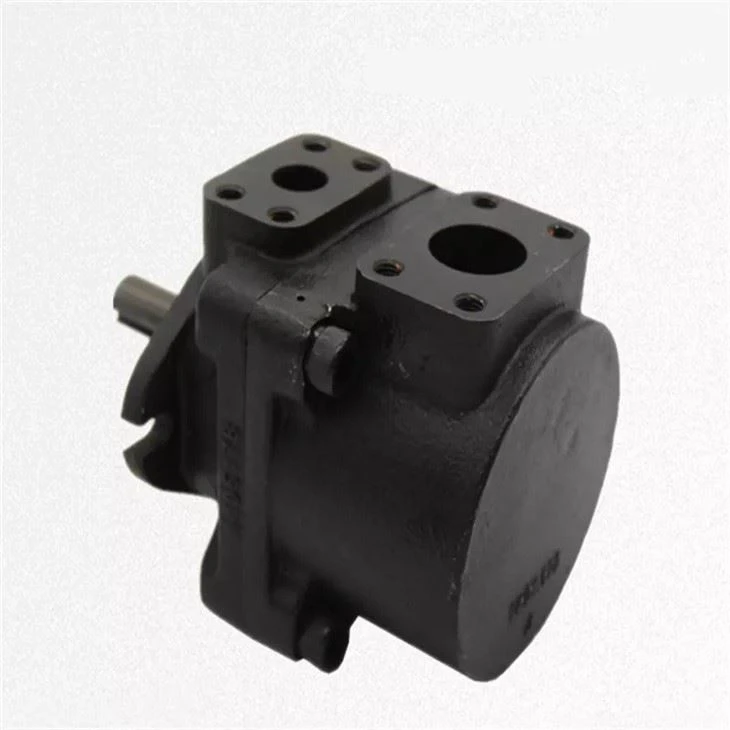

Serie ATOS PFE PFE-41029-1DT PFE-41037-1DT PFE-41045-1DT PFE-41056-1DT Bomba tidráulica de paletas PFE 32036/3DT 20

Las bombas de paletas tipo PFE-31, PFE-41, PFE-51 de desplazamiento fijo - diseño de cartucho PFE-*1 son bombas de doce paletas de desplazamiento fijo, ባ ቤ diseño de cartucho con equilibrado hidráulico integral ብ para alta funcionamiento a presión, larga vida útil y bajo nivel de ruido. Están disponibles en tres tamaños diferentes con cilindradas máximas de hasta 44, 85 y 150 cm3/rev y configuraciones simples, múltiples o con eje pasante. Brida de montaje según norma SAE J744. cuerpo rotor con álabes placas equilibradas eje puerto de entrada puerto de salida Los puertos de entrada y salida se pueden orientar en cuatro posiciones diferentes para adaptarse a cualquier requisito de instalación. Mantenimiento simplificado ya que el cartucho de bombeo se puede reemplazar fácilmente. CÓDIGO DEL MODELO Bomba de paletas de desplazamiento fijo Sufijo adicional para bombas múltiples: X2=bomba doble compuesta de bombas de paletas simples X3=bomba triple compuesta de bombas de paletas simples Número de serie Sufijo eventual para bombas con eje pasante: XA { {15}} para acoplar un PFE-31 XB=para acoplar un PFE-41 (solo para PFE-41 y PFE-51) XC {{21} } para acoplar un PFE-51 (solo para PFE-51) XO=con eje pasante, sin brida trasera Nota: varias bombas se ensamblan en orden decreciente de tamaño. Consulte también la pestaña. A190. Orientación del puerto, consulte la sección :�T=estándar U, V, W=bajo pedido Dirección de rotación (visto desde el extremo del eje): D=en el sentido de las agujas del reloj (suministrado estándar si no especificado de otra manera) S=en sentido contrario a las agujas del reloj Nota: los PFE no son reversibles Eje de transmisión, consulte la sección � y :� cilíndrico, con chaveta para bomba simple y múltiple (solo la primera posición) 1=estándar { {31}} versión larga (solo para PFE-41 y PFE-51) 3=para aplicaciones de alto par estriado 5=para bombas simples y múltiples (cualquier posición) {{36 }} para bombas simples y múltiples (solo primera posición) solo para PFE-31 7=para segunda y tercera posición en bombas múltiples y PFE-41 Solo para bombas múltiples PFEX*: tipo de bomba segunda (y tercera) /* Material de los sellos: omitir para NBR (aceite mineral y agua glicol) PE=FPM Rango de velocidad Max rpm (2) presión (1) 160 (1) La presión máxima es de 160 bar para la versión /PE y fluido de agua glicol (2) La velocidad máxima es de 1800 rpm para las versiones /PE; 1500 rpm para fluido de agua glicol (3) El caudal y el consumo de energía son proporcionales a la velocidad de rotación, consulte la sección �
